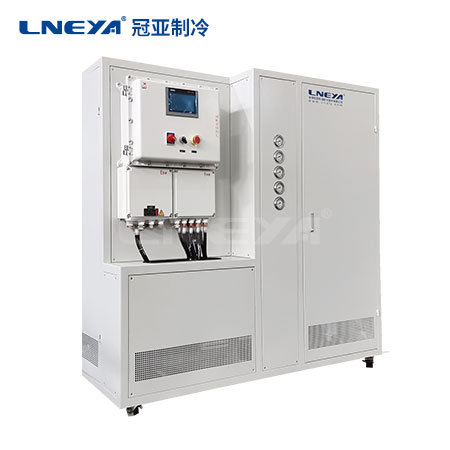

TES -60℃～200℃

高精度高低溫控溫系統的典型應用：高壓反應釜冷熱源動態恒溫控制、雙層玻璃反應釜冷熱源動態恒溫控制、雙層反應釜冷熱源動態恒溫控制、微通道反應器冷熱源恒溫控制；小型恒溫控制系統、蒸餾系統控溫、材料低溫高溫老化測試、組合化學冷源熱源恒溫控制、半導體設備冷卻加熱、真空室制冷加熱恒溫控制。

高精度高低溫控溫系統優點與功能：溫度范圍從-120℃至350℃，性能優越，高精度、智能型溫度控制。多功能報警系統和安全功能、7寸、10寸彩色TFT觸摸屏圖形顯示，采用磁力驅動泵，沒有軸封泄漏問題。高溫降溫技術，可以從300℃直接制冷降溫【因?yàn)橹挥信蛎浨惑w內的導熱介質才和空氣中的氧氣接觸（而且膨脹箱的溫度在常溫到60度之間），可以達到降低導熱介質被氧化和吸收空氣中水份的風險。

產品介紹詳細信息

廠家實力視頻：

生產車間面積超1.2萬㎡，2021年銷售額突破3億元，在職員工近300人。

原理結構

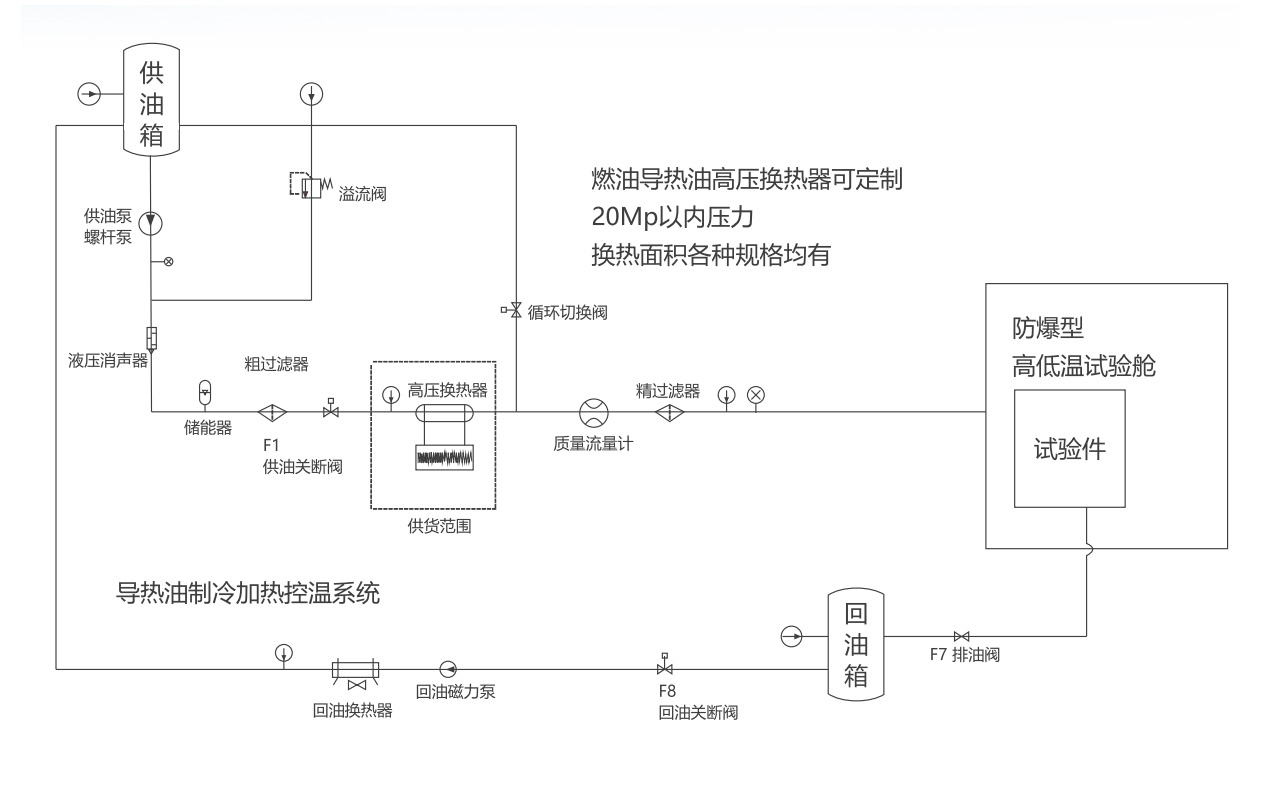

該裝置用于甲方試驗臺做燃油、滑油等試驗時的降溫或升溫。導熱油制冷加熱裝置提供低溫或高溫導熱油，導熱油與燃油在試驗件進口換熱器進行換熱，使得燃油可以達到期望的溫度條件，原理示意如上圖所示

采用二次換熱，徹底解決了燃油、滑油輸送高壓泵耐溫問題，同時也解決加熱器表面溫度過高導致燃油碳化結焦問題。

型號		TES-6A15WPEX TES-6A15WDEX	TES-6A25WPEX TES-6A25WDEX	TES-6A45WPEX TES-6A45WDEX	TES-6A60WPEX TES-6A60WDEX
溫度范圍		?-60℃～200℃
加熱功率		15kW	25kW	45kW	60kW
制冷量	200℃	15kW	25kW	45kW	60kW
	100℃	15kW	25kW	45kW	60kW
	20℃	15kW	25kW	45kW	60kW
	0℃	15kW	25kW	45kW	60kW
	-50℃	5kW	8kW	15kW	25kW
	-55℃	3kW	5kW	9kW	15kW
導熱介質溫控精度		±0.5℃
燃油控溫精度		±2℃穩態
系統壓力顯示		制冷系統、循環系統壓力采用壓力傳感器檢測顯示在觸摸屏上
控制器		西門子S7-1200PLC，模糊PID控制算法，具備串級控制算法
溫度控制		導熱介質出口溫度控制模式外接溫度傳感器：（PT100或4～20mA或通信給定）控制模式（串級控制）
通信協議		以太網接口TCP/IP協議
設備內部溫度反饋		設備導熱介質出口溫度、介質進口溫度、制冷系統冷凝溫度、正壓腔環境溫度、壓縮機吸氣溫度、冷卻水溫度（水冷設備有）
外接入溫度反饋		PT100或4～20mA或通信給定
串級控制時		導熱油出口溫度與外接溫度傳感器的溫度差可設定可控制
溫差控制功能		設備進液口溫度與出液口溫度的溫度差值可設定可控制（保護系統安全）
密閉循環系統		整個系統為全密閉系統，高溫時不會有油霧、低溫不吸收空氣中水份，系統在運行中不會因?yàn)楦邷厥箟毫ι仙蜏刈詣?dòng)補充導熱介質。
加熱		指系統最大的加熱輸出功率（根據各型號）加熱器有三重保護，獨立溫度限制器，確保加熱系統安全加熱功率10kW采用調壓器，加熱功率輸出控制采用4～20mA線性控制
制冷能力		指在不同的溫度具備帶走熱量的能力（理想狀態下），實際工況需要考慮環境散熱，請適當放大，并且做好保溫措施。
高溫降溫模塊		可以從高溫200度降溫模塊
循環泵流量、壓力 max		磁力驅動泵
		110L/min 2.5BAR	200L/min 2.5BAR	400L/min 2.5BAR	500L/min 2.5BAR
壓縮機		艾默生谷輪渦旋柔性壓縮機/卡萊爾/比澤爾
蒸發器		板式換熱器
制冷附件		油分離器、干燥過濾器、熱力膨脹閥、電子膨脹閥、制冷電磁閥、壓控、視鏡等均采用艾默生/丹佛斯/三花品牌
節流方式		電子膨脹閥
操作面板		彩色觸摸屏，溫度曲線顯示\EXCEL 數據導出
安全防護		具有自我診斷功能；相序斷相保護器、冷凍機過載保護；高壓壓力開關，過載繼電器、熱保護裝置等多種安全保障功能。
制冷劑		R-404A/R23
接口尺寸		DN32 PN10 RF	DN32 PN10 RF	DN40 PN10 RF	DN50 PN10 RF
外型尺寸（正壓）cm		135155205	150170225	165250225	165250205
外型尺寸（隔離）cm		80145185	100175185	145200205	145200205
水冷冷凝器		板式換熱器（特別注意使用冷水機供水或閉式冷卻塔供水）
冷卻水量 AT 20℃		5m3/h DN32	9m3/h DN40	15m3/h DN50	24m3/h DN65
電源 380V 50HZ		28kW	48kW	84kW	105kW
外殼材質		冷軋板噴塑（標準顏色7035）
中間繼電器/過繼電器		中間繼電器/過繼電器/接觸器/斷路器等均選用施耐德等品牌
正壓防爆		正壓防爆(EXPXdmbIICT4) 正壓系統必須是水冷設備無錫冠亞防爆產品安裝許可證號：PCEC-2017-B025
正壓系統冷卻		正壓系統內部安裝有恒溫冷卻系統，確保正壓腔內部環境溫度低于45度
