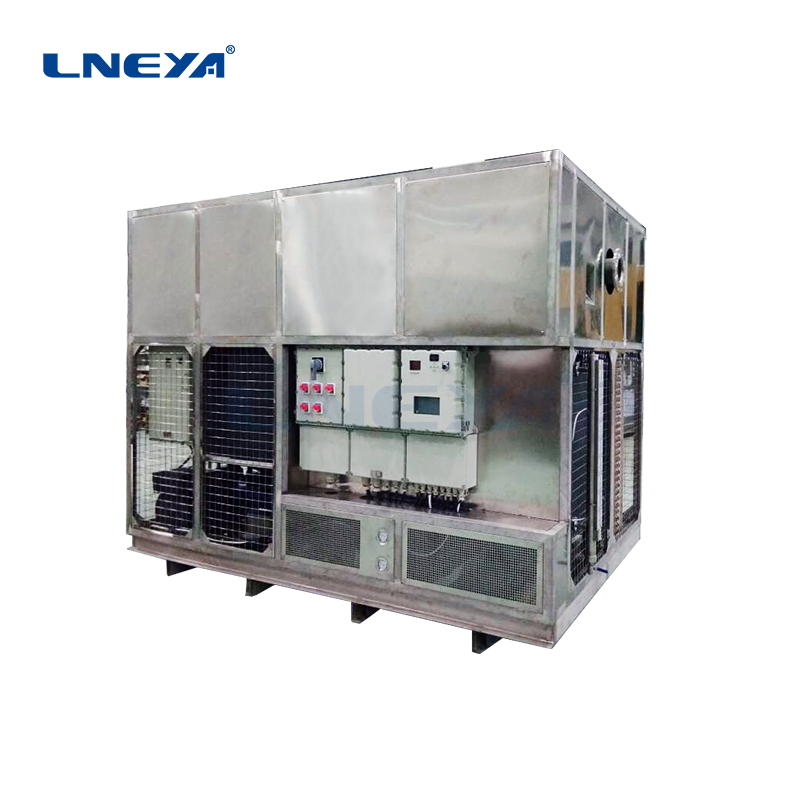

VOCs冷凝回收系統

2024/11/15 VOCs冷凝回收裝置 1076

應用于氣體冷凝液化回收。將VOCS氣體或其他電子氣體通過引風機接入到設備，通過降低溫度液化捕集分離到收集罐中，其他氣體排放，從而實現氣體的冷凝捕集收。

VOCs冷凝捕集回收

應?于?體冷凝液化回收。將VOCS?體或其他電??體通過引?機接?到設備，通過降低溫度液化捕集分離到收集罐中，其他?體排放，從?實現?體的冷凝捕集回收。

?體換熱系統耐壓8bar，可定制耐壓25bar換熱冷箱；溫度范圍從-40℃~-75℃，可以滿?不同溫度；蒸發器選?板式換熱器，體積?，停留時間?、效率?；采?丹佛斯膨脹閥、艾默?電?膨脹閥，控制精度?；采?西??PLC，7?彩?觸摸屏顯?，進??動化控制操作，并具備溫度、壓?曲線顯?、溫度記錄U盤、故障報警記錄；整機安裝，在??已將系統測試完畢，??只需要將載冷劑管路、冷卻?管路安裝完畢就可運?；??測試：每臺設備均在??帶負載測試不?于12?時；

型號	YQH-7515 / YQH-7515W	YQH-7515EX1 / YQH-7515WEX1	YQH-7530 / YQH-7530W	YQH-7530EX1 / YQH-7530WEX1	YQH-7550 / YQH-7550WEX1	YQH-7550EX1 / YQH-7550WEX1
氣體流量	15m3/h	15m3/h	30m3/h	30m3/h	50m3/h	50m3/h
最低溫度	-75℃	-75℃	-75℃	-75℃	-75℃	-75℃
第一級溫度	0℃	0℃	0℃	0℃	0℃	0℃
冷箱承壓	8bar	8bar	8bar	8bar	8bar	8bar
換熱面積	1.5m2*2	1.5m2*2	3m2*2	3m2*2	5m2*2	5m2*2
換熱器材質	SUS304	SUS304	SUS304	SUS304	SUS304	SUS304
壓力監控	一二級蒸發捕集器進出口防冰堵壓力監控保護
化霜控制	可根據壓力監控，進行化霜控制
氣進出口徑	DN25 PN16	DN25 PN16	DN40 PN16	DN40 PN16	DN50 PN16	DN50 PN16
回收液儲罐	7L? 可選配安裝回收輸送泵		10L? 可選配安裝回收輸送泵		15L 可選配安裝回收輸送泵
排液口口徑	ZG1/2	ZG1/2	ZG1/2	ZG1/2	ZG1/2	ZG1/2
控制系統	西門子PLC
顯示與記錄	7寸彩色觸摸屏
壓縮機	艾默生谷輪渦旋柔性壓縮機? （防爆為環氧樹脂封裝處理）
電源? 380V 50HZ? MAX	3KW	3KW	5KW	5KW	8KW	8KW
尺寸	6508501850	9008501850	80012001850	100014001950	100015001850	100017001950
冷卻水（水冷設備）25度	1300L/H 1BAR~4BAR? G3/4		1800L/H? 1BAR~4BAR? G3/4		3000L/H? 1BAR~4BAR? G3/4
